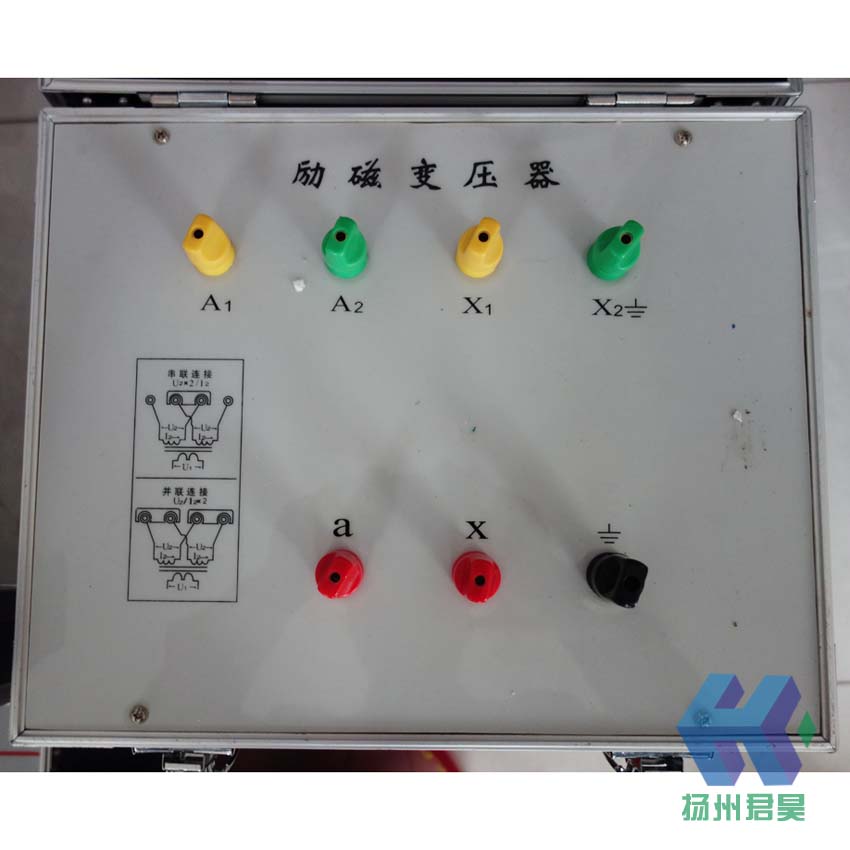

串聯諧振|勵磁變壓器
- 說明書下載：???
- 型號：???
串聯諧振|勵磁變壓器產品概述
發電機交流耐壓試驗要求采用工頻電壓，目前國標對工頻電壓的頻率定義為45Hz～65Hz，但是在很多試驗場合，要求對發電機進行的是50Hz±2 Hz的交流試驗，而發電機定子繞組的對地電容量又比較大。國內目前大多數試驗單位采用的是諧振變壓器對它進行試驗。但是諧振變壓器本身很重，動輒上噸，現場試驗很不方便。我公司針對此現狀設計制造了TPXB-E系列發電機交流耐壓調頻調感串聯諧振裝置。
TPXB-E系列發電機交流耐壓調頻調感串聯諧振裝置既可以采用調整電抗器電感量的方式達到諧振狀態，也可以采用調整系統工作頻率的方式達到諧振狀態，還可以同時采用上述兩種方式達到諧振狀態。
當需要什么頻率做試驗時，就將激勵源的頻率調整到需要的頻率，然后根據被試品的電容量調節電抗器的感抗，使系統諧振，產生高壓，在升壓過程中，如果諧振點偏離，可以通過微調頻率的方式準確找到諧振點，保證高Q值，從而最大程度的減小電源容量和試驗設備體積重量。
—————————————————————————————————————————————————————
串聯諧振|勵磁變壓器工作原理
變頻串聯諧振試驗裝置是運用串聯諧振原理，利用勵磁變壓器激發串聯諧振回路，調節變頻控制器的輸出頻率，使回路電感L和試品C串聯諧振，諧振電壓即為加到試品上電壓。 所以叫勵磁變壓器。
—————————————————————————————————————————————————————
串聯諧振|勵磁變壓器產品特點
◆做同電壓等級、同容量的發電機交流耐壓試驗其設備整體重量大大減輕，且單件設備重量小于60公斤，徹底解決現場搬運困難問題；
◆整套裝置原理先進，同時應用新型調頻調感技術，嚴格保證發電機工頻耐壓試驗要求；適用范圍寬，大大提升設備使用價值；
◆配置20Hz－300Hz變頻控制源，其保護功能強，輸出波形好，穩定性好，具備多種工作模式，操作方便，而且采用220V或380V兩種電源，方便現場取電；
◆先調感后調頻方式能準確找到最大Q點，避免電壓上升導致的諧振偏移；
◆配置靈活，擴展功能強。可選配不同類型電抗器或采用多節串并聯的方式，滿足電力系統所有容性試品試驗要求；同時可以滿足需要做工頻試驗的場合，也可以滿足變頻方式做試驗的場合；裝置既可以做發電機交流耐壓試驗，也可以做電纜
串聯諧振耐壓裝置組成
串聯諧振|變頻電源：http://www.of169.cn/Product/3295681745.html
串聯諧振|勵磁變壓器http://www.of169.cn/Product/9328045526.html
串聯諧振|電抗器：http://www.of169.cn/Product/5037643243.html
串聯諧振|分壓器：http://www.of169.cn/Product/649025228.html
